| Cubierta plana transitable, no ventilada, con solado fijo, tipo invertida, para uso deportivo. Impermeabilización con láminas de PVC, tipo monocapa | ||
| QAD060 | Cubierta plana transitable, no ventilada, con solado fijo, tipo invertida, para uso deportivo. Impermeabilización con láminas de PVC, tipo monocapa | |
|
Cubierta plana transitable, no ventilada, con solado fijo, tipo invertida, pendiente del 1% al 5%, para uso deportivo. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, industrial, M-5 de 4 cm de espesor, acabado fratasado; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina impermeabilizante flexible de PVC-P, (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie, fijada en solapes y bordes mediante soldadura termoplástica; CAPA SEPARADORA BAJO IMPERMEABILIZACIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (300 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (200 g/m²); CAPA DE PROTECCIÓN: revestimiento continuo sintético, formado por la aplicación sucesiva de una capa de mortero epoxi bicomponente, abrasión Taber en seco < 0,2 g y rendimiento aproximado de 0,80 kg/m²; dos capas de mortero bicomponente a base de resinas acrílico-epoxi, abrasión Taber en seco < 0,2 g y rendimiento aproximado de 0,4 kg/m² por capa; y una capa de sellado con pintura bicomponente a base de resinas acrílico-epoxi, abrasión Taber en seco < 0,2 g, viscosidad > 40 poises y rendimiento aproximado de 0,2 kg/m²; extendidas a mano mediante rastras de banda de goma en capas uniformes con un espesor total aproximado de 1,0 mm, colocado sobre base de hormigón HA-25/B/20/XC2 de 10 cm de espesor, armado con malla electrosoldada ME 15x15 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA QAD060: CUBIERTA PLANA TRANSITABLE, NO VENTILADA, CON SOLADO FIJO, TIPO INVERTIDA, PARA USO DEPORTIVO. IMPERMEABILIZACIÓN CON LÁMINAS DE PVC, TIPO MONOCAPA.
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.
Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, aislamiento térmico, impermeabilización y capas separadoras).
CARACTERÍSTICAS TÉCNICAS

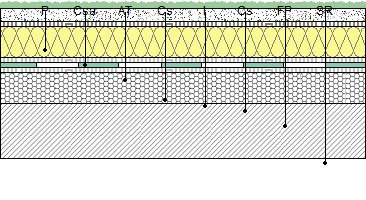

Cubierta plana transitable, no ventilada, con solado fijo, tipo invertida, pendiente del 1% al 5%, para uso deportivo. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, industrial, M-5 de 4 cm de espesor, acabado fratasado; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina impermeabilizante flexible de PVC-P, (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie, fijada en solapes y bordes mediante soldadura termoplástica; CAPA SEPARADORA BAJO IMPERMEABILIZACIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (300 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (200 g/m²); CAPA DE PROTECCIÓN: revestimiento continuo sintético, formado por la aplicación sucesiva de una capa de mortero epoxi bicomponente, abrasión Taber en seco < 0,2 g y rendimiento aproximado de 0,80 kg/m²; dos capas de mortero bicomponente a base de resinas acrílico-epoxi, abrasión Taber en seco < 0,2 g y rendimiento aproximado de 0,4 kg/m² por capa; y una capa de sellado con pintura bicomponente a base de resinas acrílico-epoxi, abrasión Taber en seco < 0,2 g, viscosidad > 40 poises y rendimiento aproximado de 0,2 kg/m²; extendidas a mano mediante rastras de banda de goma en capas uniformes con un espesor total aproximado de 1,0 mm, colocado sobre base de hormigón HA-25/B/20/XC2 de 10 cm de espesor, armado con malla electrosoldada ME 15x15 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.
NORMATIVA DE APLICACIÓN
Elaboración, transporte y puesta en obra del hormigón:
- |
Código Estructural. |
Ejecución:
- |
CTE. DB-HS Salubridad. |
- |
CTE. DB-SI Seguridad en caso de incendio. |
- |
NTE-QAT. Cubiertas: Azoteas transitables. |
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que la superficie de la base resistente es uniforme y plana, está limpia y carece de restos de obra. Se comprobará que los paramentos verticales de casetones, petos perimetrales y otros elementos constructivos se encuentran terminados.
AMBIENTALES.
Se suspenderán los trabajos cuando llueva, nieve o la velocidad del viento sea superior a 50 km/h, debiendo aplicarse en unas condiciones térmicas ambientales que se encuentren dentro de los márgenes prescritos en las correspondientes especificaciones de aplicación.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo de los puntos singulares. Replanteo de las pendientes y trazado de limatesas, limahoyas y juntas. Formación de pendientes mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo. Relleno de juntas con poliestireno expandido. Vertido en seco de la arcilla expandida hasta alcanzar el nivel de coronación de las maestras, y consolidación con lechada de cemento. Vertido, extendido y regleado del mortero de regularización. Colocación de la capa separadora bajo impermeabilización. Limpieza y preparación de la superficie. Colocación de perfiles de fijación en los bordes. Colocación de la impermeabilización. Colocación de la capa separadora bajo aislamiento. Revisión de la superficie base en la que se realiza la fijación del aislamiento de acuerdo con las exigencias de la técnica a emplear. Corte, ajuste y colocación del aislamiento. Colocación de la capa separadora bajo protección. Colocación de la malla electrosoldada con separadores homologados. Vertido y compactación del hormigón. Aplicación de las sucesivas capas que forman el revestimiento deportivo. Formación de juntas.
CONDICIONES DE TERMINACIÓN.
Serán básicas las condiciones de estanqueidad y libre dilatación.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá la cubierta de cualquier acción mecánica no prevista en el cálculo, hasta que se proceda a la ejecución de su capa de protección, no recibiéndose ningún elemento que pueda perforar la impermeabilización.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.
CRITERIO DE VALORACIÓN ECONÓMICA
El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.
